一：檢測內容及要求

檢測工件面積：

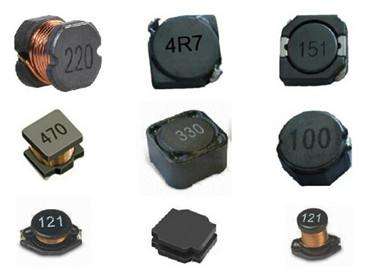

               電感樣件的底部外觀、頂部外觀和尺寸檢測

檢測內容：

               1:底面檢測破損、缺口.

               2:側面檢測高度、寬度.

               2:頂面檢測破損、缺口.


注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率：每分鐘檢測數量300-450件(根據樣件送料速度)。

分工段進行:按照檢測內容細分檢測步驟.


二： 設備組成及主要機構

整體構成：尺寸：  900*800*1850  mm

型號:SP_302C

1:思普泰克視覺檢測軟件

2:工業電腦

3:顯示器   19寸

4:工業相機: 3套,底面檢測、側面檢測、頂部檢測

5:工業鏡頭: 2個FA工業鏡頭、1個遠心鏡頭

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤,直振,控制器)。

二.1： 設備外觀3D立體圖

三：1 底面檢測孔方式

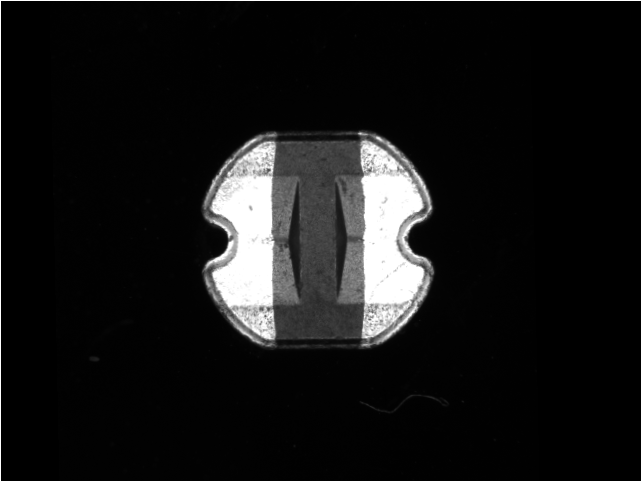

底面檢測效果原圖:

三：1 底面檢測孔方式

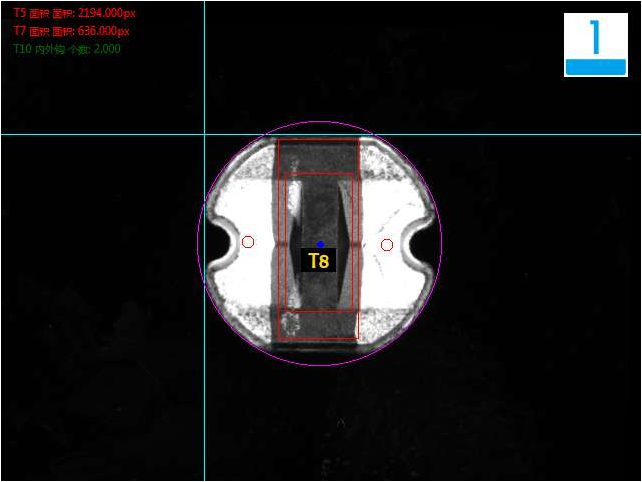

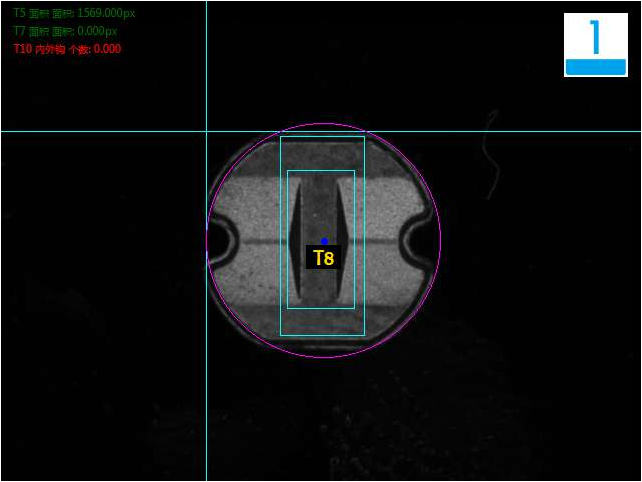

底面檢測良品分析圖:OK

三：1 底面檢測孔方式

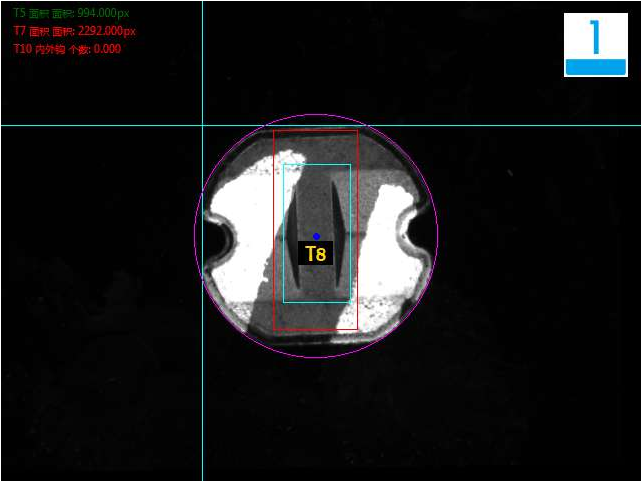

底面檢測印反不良結果圖:NG

三：1 底面檢測孔方式

底面檢測印斜不良結果圖:NG

三：1 底面檢測孔方式

底面檢測連銀不良結果圖:NG

三：2 側面檢測方式

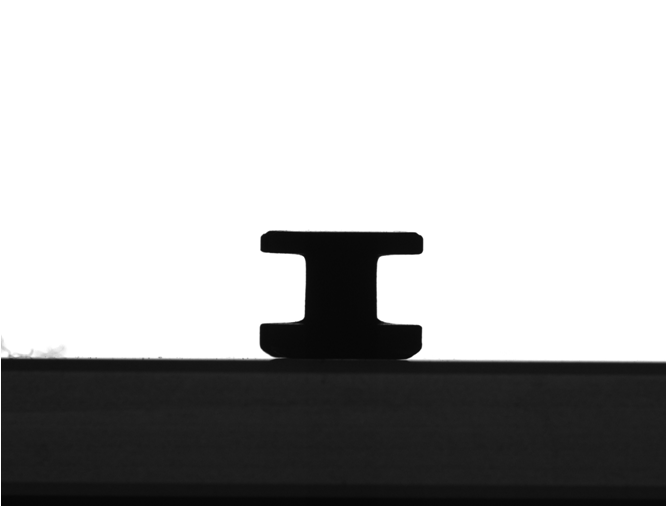

側面檢測效果原圖:

三：2 側面檢測方式

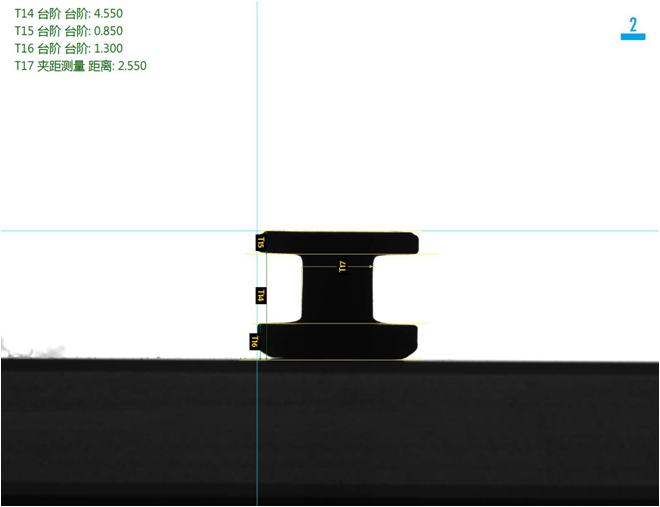

側面檢測良品分析圖:OK

三：3 頂部檢測方式

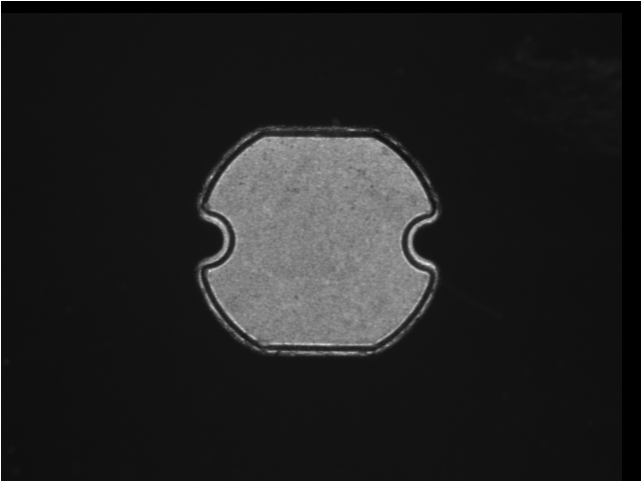

頂部檢測效果原圖:

三：3 頂部檢測方式

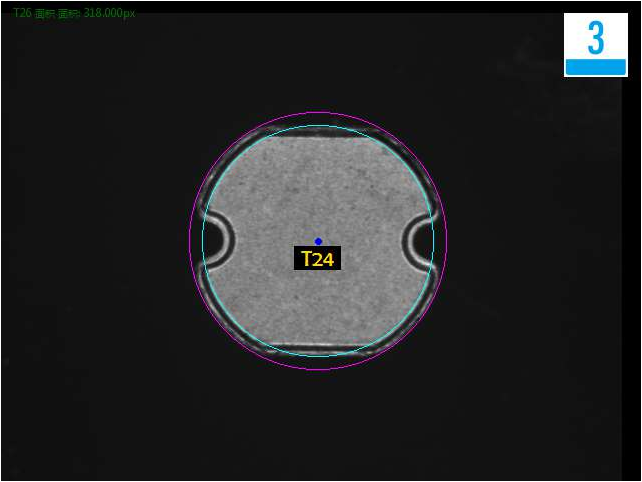

頂部檢測良品分析圖:OK

三：3 頂部檢測孔方式

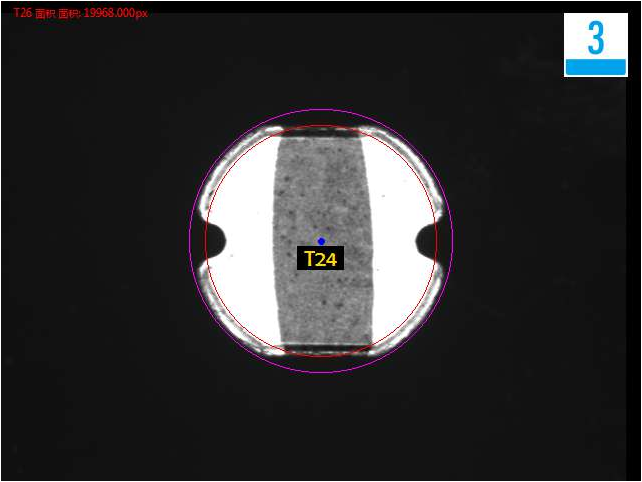

頂部檢測印反不良結果圖:NG

四.系統安裝要求:

設備放置的檢測空間:  在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；

空氣濕度： 90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源：     交流220V，50Hz，  耗電＜1KVA

以上就是電感檢測方案，詳情可咨詢思普泰克：商務咨詢：178-5603-5060（微信同號）
. 支持免費測樣和方案制定。
