硅橡膠機器視覺檢測系統檢測墊片外觀方案！
作者 : 安徽思普泰克發布時間 : 2020-02-29 瀏覽 : 184 次
注明：硅橡膠機器視覺檢測系統，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。
一、檢測內容及要求
檢測內容：
最大尺寸長15mm*寬15mm*高3mm的產品的外觀檢測
注明：硅橡膠機器視覺檢測系統，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 |
| 1 | 批鋒 | 正光檢測 | 可檢 |
| 2 | 水口高 | 正光檢測 | 可檢 |
| 4 | 水口缺 | 正光檢測 | 可檢 |
| 5 | 缺料 | 正光檢測 | 可檢 |
| 6 | 水口傷 |
|
不可檢 |
注明：硅橡膠機器視覺檢測系統，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。
樣品圖：
二、設備組成及主要機構
設備型號：SP-T300非標定制機 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
| 4 | 工業相機 | SONY工業相機 | 2套 |
| 5 | 相機調節伺服模組 | SIPOTEK定制 | 2套 |
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 2套 |
| 7 | 光源 | 定制光學自適應光源 | 2套 |
| 8 | 檢測平臺 | 專業光學玻璃載臺 | 1套 |
| 9 | 伺服電機 | 松下·PANASONIC | 1套 |
| 10 | 控制系統 | SIPOTEK定制 | 1套 |
| 11 | PLC運動協作 | 松下·PANASONIC | 1套 |

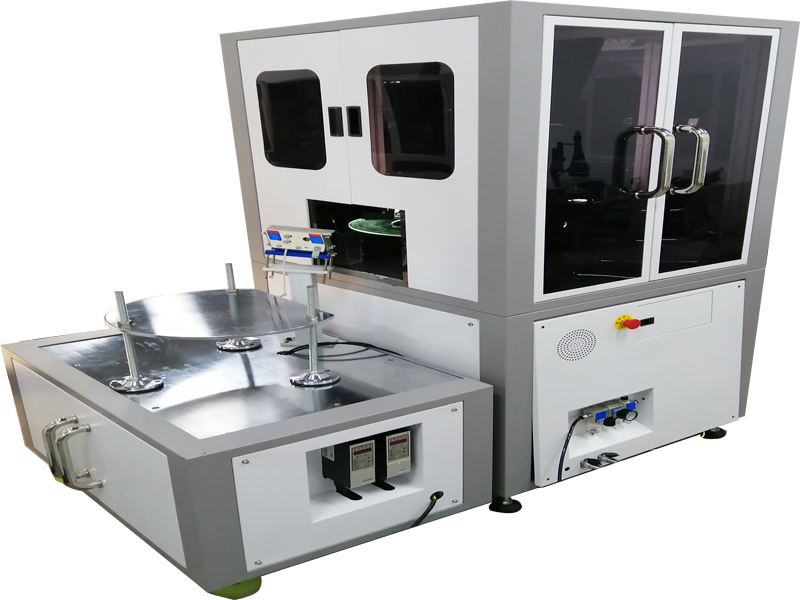

硅橡膠機器視覺檢測系統外觀3D立體圖
三、樣件測試圖片:

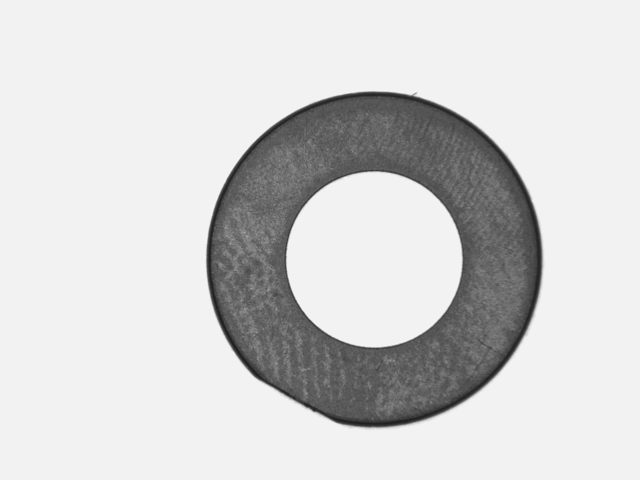

底部正光檢測原圖：

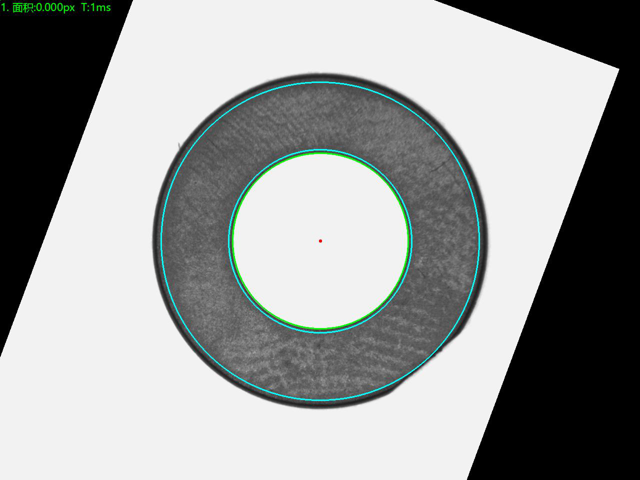

底部正光檢測良品分析圖：OK

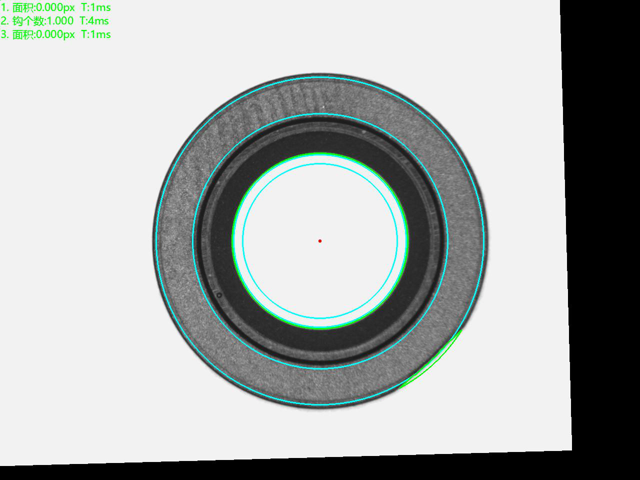

頂部正光檢測良品分析圖：OK

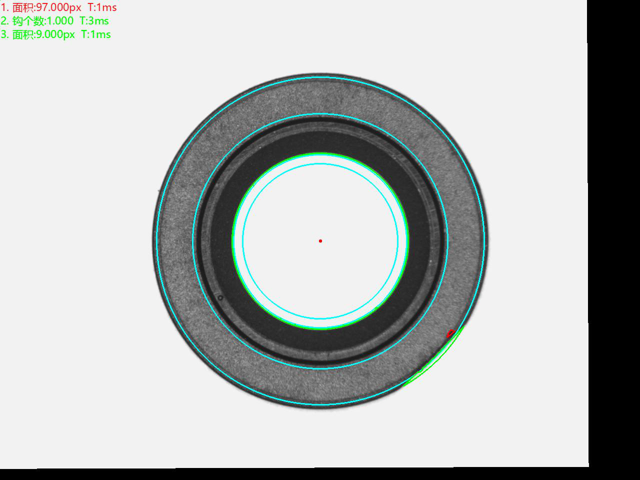

頂部正光檢測不良品分析圖：NG 不良特征： 水口缺 分析結果：可檢（輕微不可檢

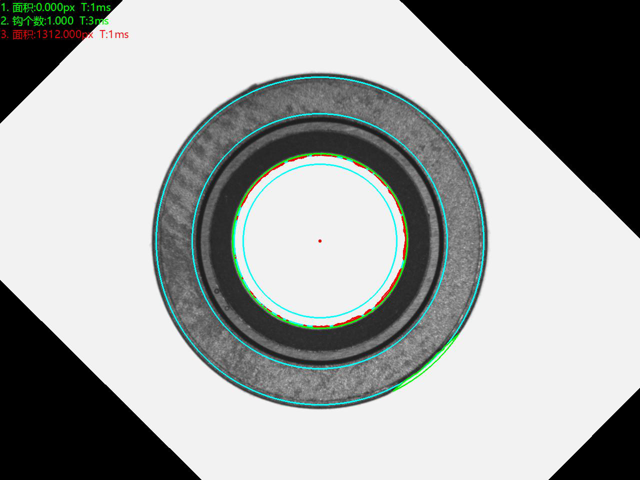

頂部正光檢測不良品分析圖：NG 不良特征： 批鋒 分析結果：可檢

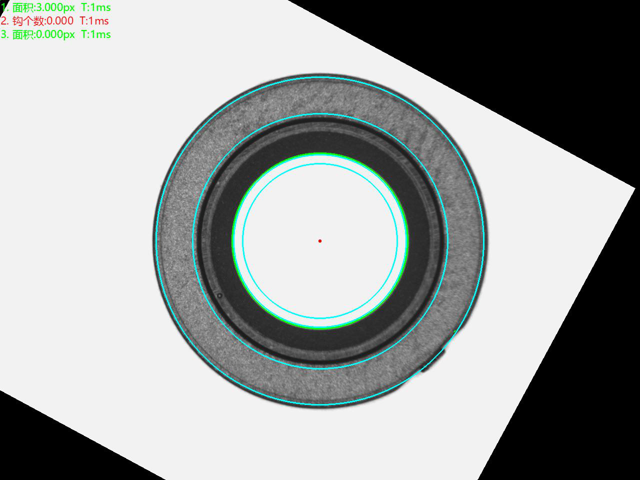

頂部正光檢測不良品分析圖：NG 不良特征： 水口高 分析結果：可檢

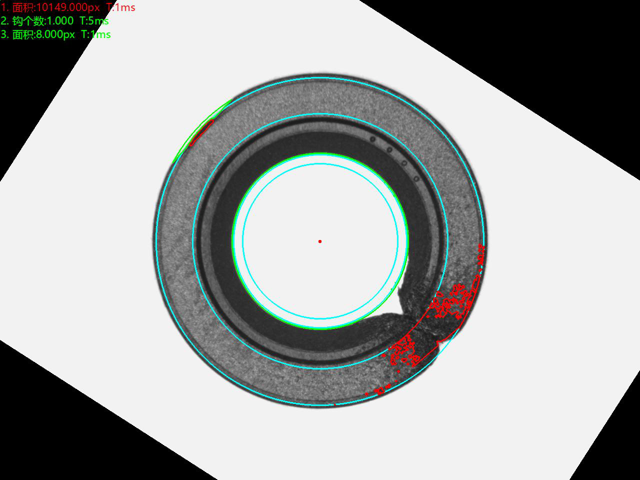

頂部正光檢測不良品分析圖：NG 不良特征： 缺料 分析結果：可檢
三、樣件測試圖片:
底部正光檢測原圖：
底部正光檢測良品分析圖：OK
頂部正光檢測良品分析圖：OK
頂部正光檢測不良品分析圖：NG 不良特征： 水口缺 分析結果：可檢（輕微不可檢
頂部正光檢測不良品分析圖：NG 不良特征： 批鋒 分析結果：可檢
頂部正光檢測不良品分析圖：NG 不良特征： 水口高 分析結果：可檢
頂部正光檢測不良品分析圖：NG 不良特征： 缺料 分析結果：可檢
四、系統安裝要求:
設備放置的檢測空間: 在流水線上并入安裝安徽思普泰克硅橡膠機器視覺檢測系統，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA。
