o型橡膠密封圈變形檢測設備檢測墊片外觀方案!

作者 : 安徽思普泰克發布時間 : 2022-10-17 瀏覽 : 210 次
注明:o型橡膠密封圈變形檢測設備檢測項目,均需在影像下清晰可見才能檢測。檢測效率:每分鐘檢測數量 不低于200件(取決于產品送料速度)。
一、檢測內容及要求

檢測內容:
       最大尺寸長15mm*寬15mm*高3mm的產品的外觀檢測
序號 檢測位置 檢測方式 是否可檢
1 批鋒 正光檢測 可檢
2 水口高 正光檢測 可檢
4 水口缺 正光檢測 可檢
5 缺料 正光檢測 可檢
6 水口傷

不可檢

注明:o型橡膠密封圈變形檢測設備檢測項目,均需在影像下清晰可見才能檢測。檢測效率:每分鐘檢測數量 不低于200件(取決于產品送料速度)。

二、設備組成及主要機構

設備型號:SP-T300非標定制機          外形尺寸:900*800*1850mm
         組成部件清單:
序號 部件名稱 規格型號 數量 備注
1 視覺檢測軟件 SIPOTEK 1套 數據可上傳
2 工業電腦 SIPOTEK定制 1套

3 顯示器 PHILIPS  19”液晶顯示器 1臺

4 工業相機 SONY工業相機 2套

5 相機調節伺服模組 SIPOTEK定制 2套

6 工業鏡頭 FA高清光學工業鏡頭 2套

7 光源 定制光學自適應光源 2套

8 檢測平臺 專業光學玻璃載臺 1套

9 伺服電機 松下·PANASONIC 1套

10 控制系統 SIPOTEK定制 1套

11 PLC運動協作 松下·PANASONIC 1套

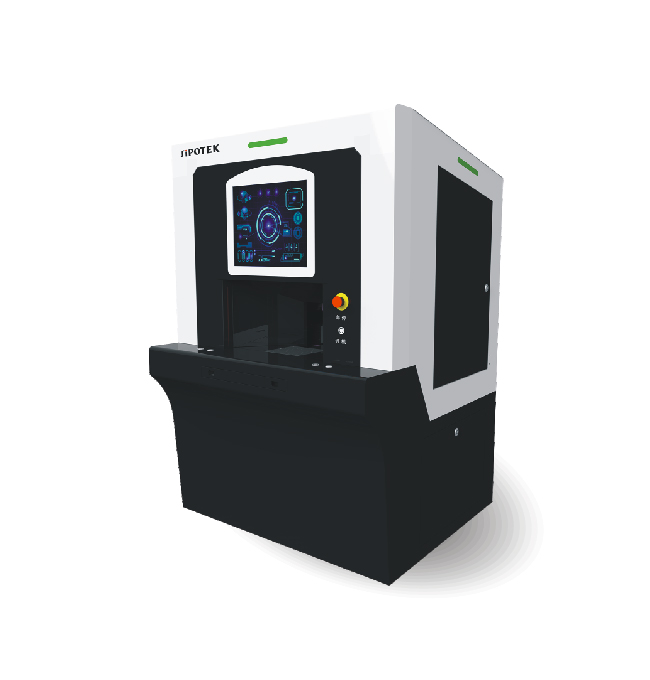

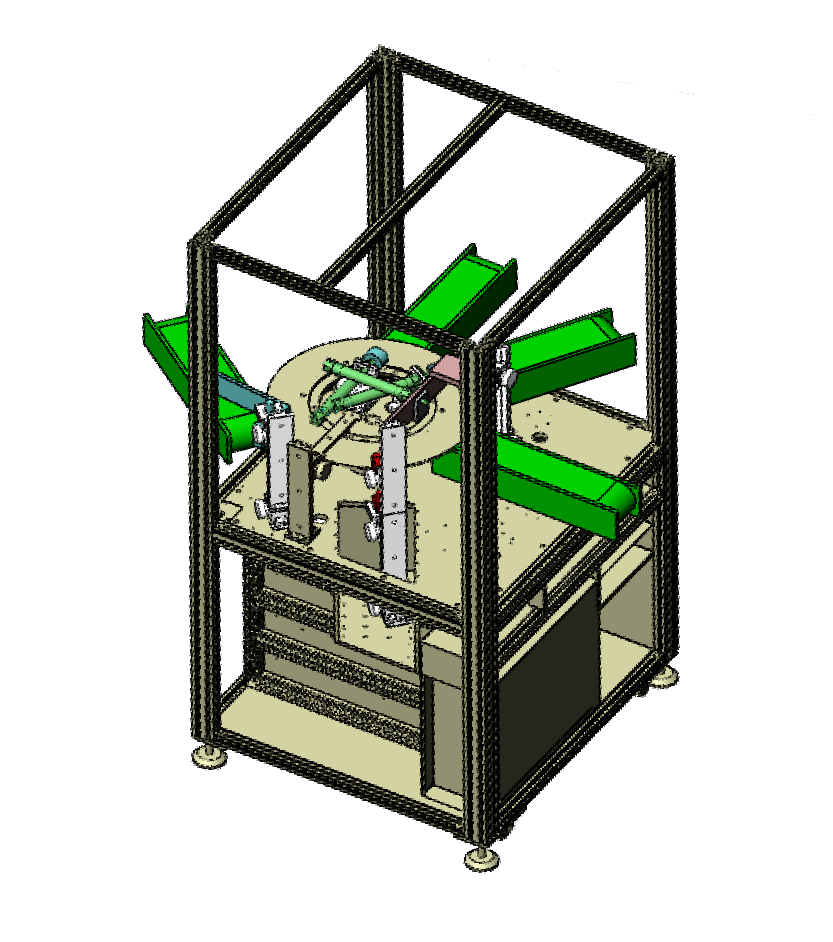

o型橡膠密封圈變形檢測設備外觀3D立體圖
o型橡膠密封圈變形檢測設備
o型橡膠密封圈變形檢測設備
三、樣件測試圖片:

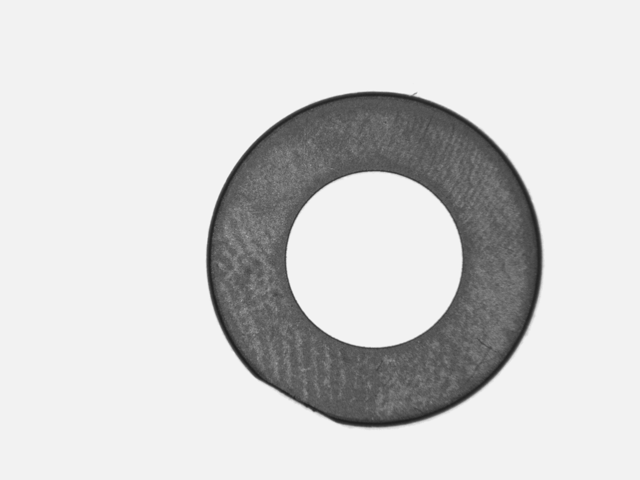

底部正光檢測原圖:
底部正光檢測原圖

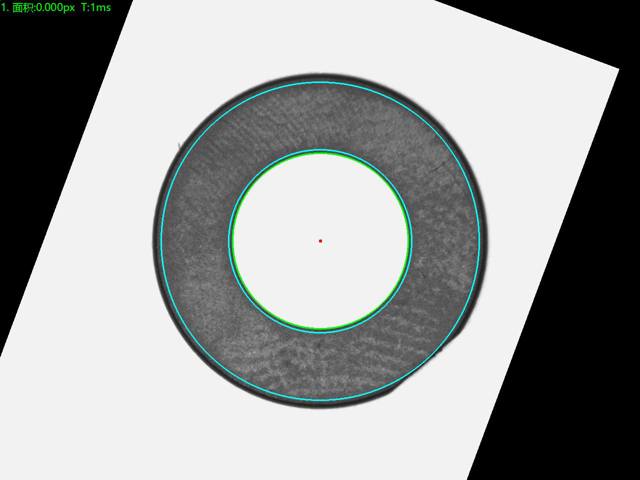

底部正光檢測良品分析圖:OK
底部正光檢測良品分析圖

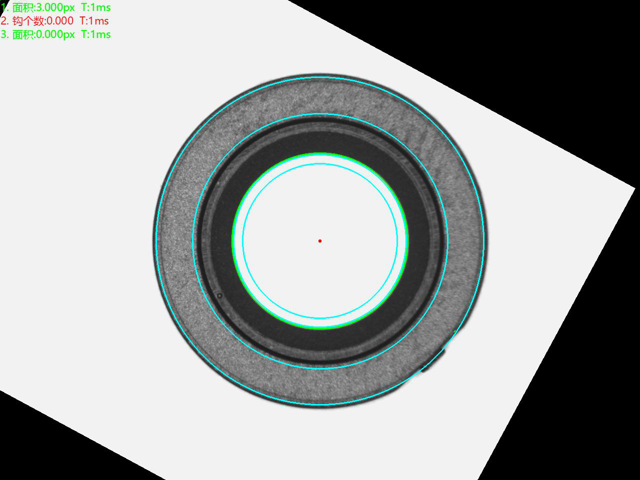

頂部正光檢測不良品分析圖:NG   不良特征: 水口缺      分析結果:可檢(輕微不可檢
o型橡膠密封圈變形檢測設備

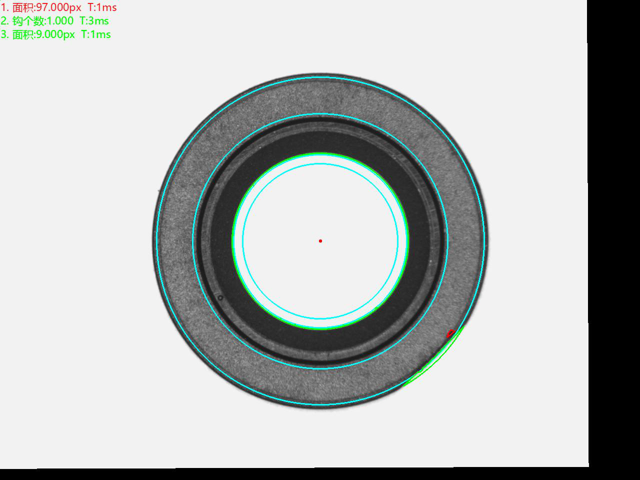

頂部正光檢測不良品分析圖:NG      不良特征: 批鋒      分析結果:可檢
o型橡膠密封圈變形檢測設備
頂部正光檢測不良品分析圖:NG      不良特征: 水口高      分析結果:可檢
o型橡膠密封圈變形檢測設備

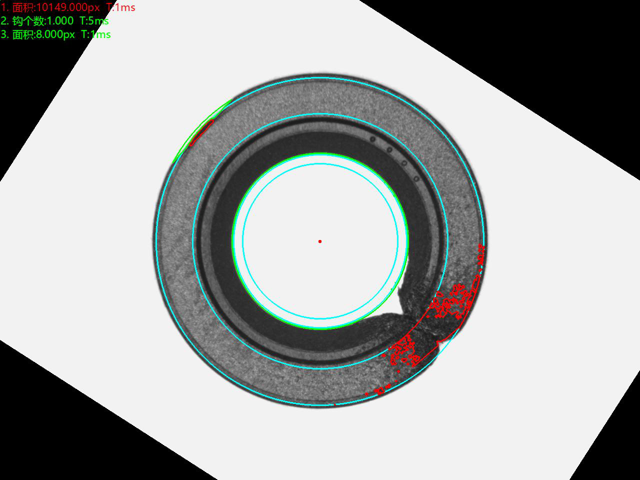

頂部正光檢測不良品分析圖:NG      不良特征: 缺料      分析結果:可檢
o型橡膠密封圈變形檢測設備

獲取更多
o型橡膠密封圈變形檢測設備檢測產品外觀方案可聯系安徽思普泰克相關工作人員咨詢熱線178-5603-5060
