五金圓針機器視覺檢測方案

作者 : admin發布時間 : 2022-10-17 瀏覽 : 216 次
五金圓針 機器視覺檢測方案 _深圳市思普泰克科技有限公司 一:檢測內容及要求 檢測工件面積: 整體高度25mm 的樣件的各個寬度檢測 檢測內容: 1: 側面檢測整體高度、中間位置的各個

五金圓針機器視覺檢測方案_思普泰克智能制造科技有限公司


一:檢測內容及要求



檢測工件面積:

               整體高度25mm的樣件的各個寬度檢測

檢測內容:

               1:側面檢測整體高度、中間位置的各個段位的寬度

                2:頂部圓頭與平頭的檢測

注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率:每分鐘檢測數量100-300(根據樣件送料速度)

分工段進行:按照檢測內容細分檢測步驟.

二: 設備組成及主要機構



整體構成:尺寸:  900*800*1850  mm

型號:SP_302C

1:思普泰克視覺檢測軟件

2:工業電腦

3:顯示器   19

4:工業相機: 2,側面檢測整體高度、中間位置的各個段位的寬度、頂部圓頭檢測

5:工業鏡頭: 2FA工業相機

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤,直振,控制器)

.1: 設備外觀3D立體圖

機器視覺設備

三:側面檢測方式

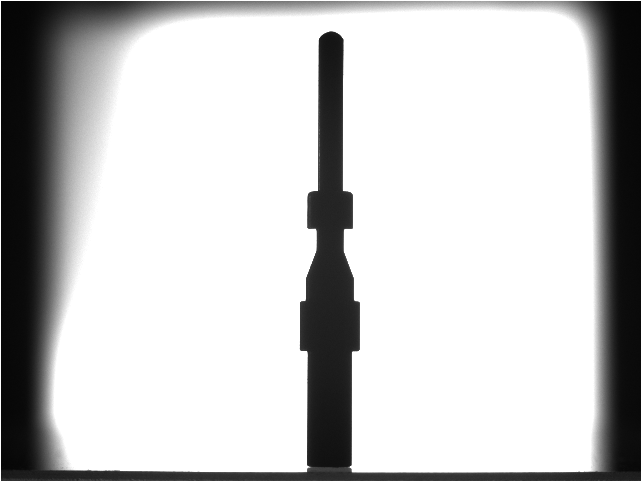

正面檢測效果原圖:

機器視覺方案

三:側面檢測方式

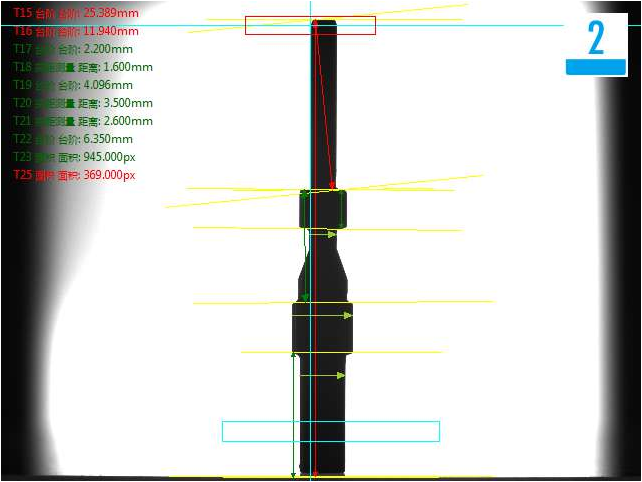

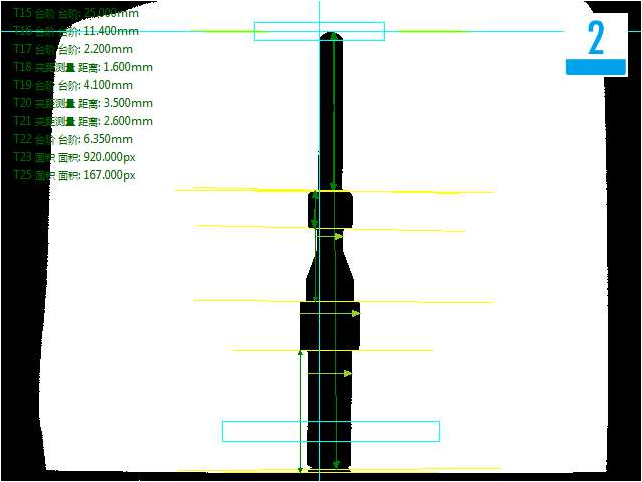

側面檢測良品分析圖:OK

機器視覺方案

三:側面檢測方式



側面檢測頂部不良品分析圖:NG

機器視覺方案

三:1側面檢測方式

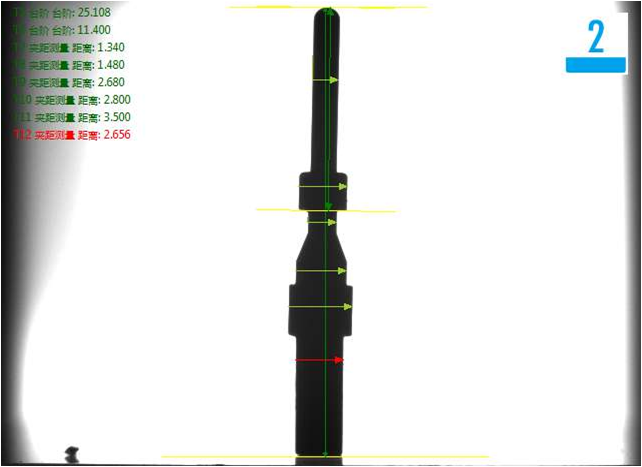

側面檢測寬度不良品分析圖:NG

機器視覺方案

三:1側面檢測方式

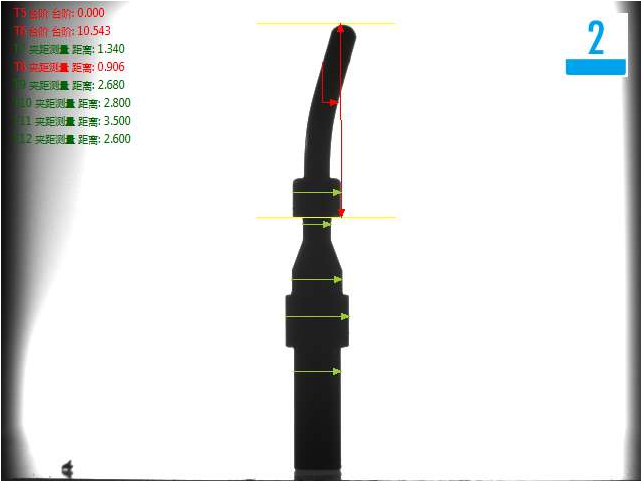

側面檢測針歪不良品分析圖:NG

機器視覺方案

三:2頂部檢測方式

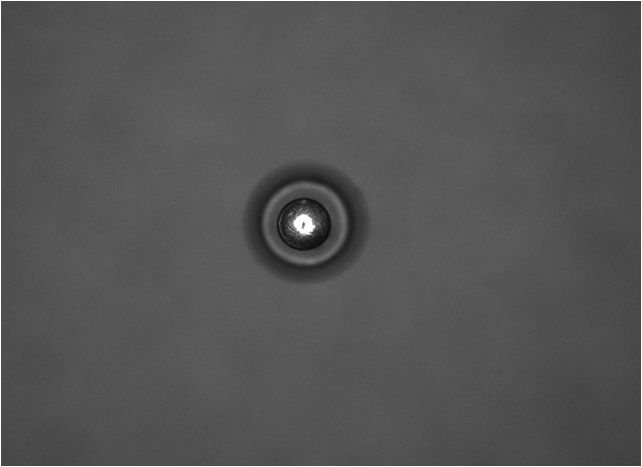

頂部檢測效果原圖:

機器視覺方案

三:2頂部檢測方式

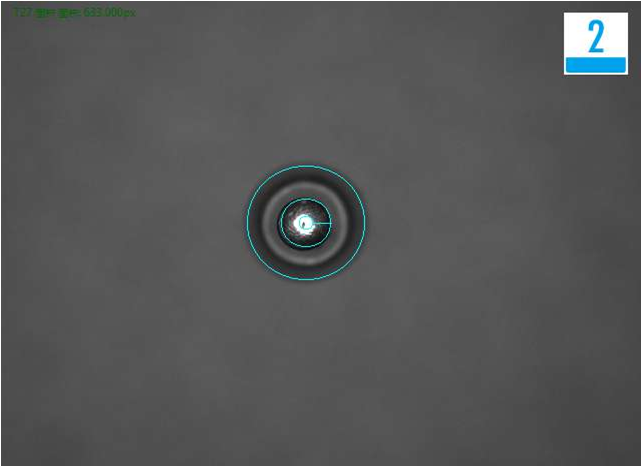

頂部檢測良品分析圖:OK

機器視覺方案

三:2頂部檢測方式

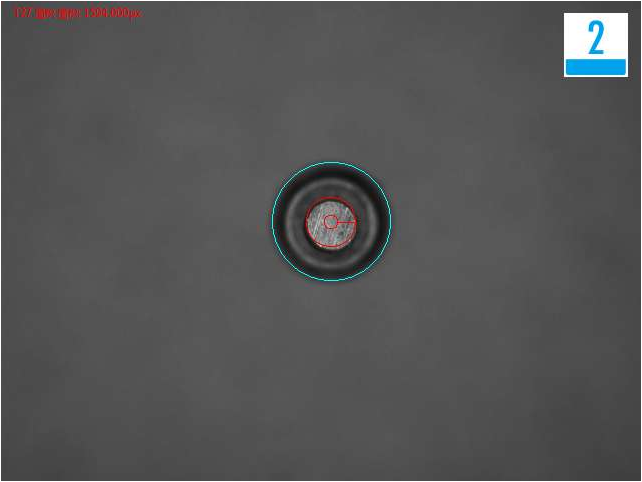

頂部檢測不良品分析圖:NG

機器視覺方案

.系統安裝要求:



設備放置的檢測空間:  在流水線邊單獨安裝思普視覺檢測系統,需要保證有足夠的空間以安裝設備。

環境溫度: 0-50攝氏度;

空氣濕度: 90% RH以下;

電子干擾: 為設備提供電子干擾較小的地方。

電源:     交流220V50Hz,  耗電<1KVA

以上就是五金圓針機器視覺檢測方案,詳細了解請咨詢思普泰克,
咨詢熱線178-5603-5060
