精密五金沖壓件外觀檢測設備應用于環形五金缺陷檢測方案！
作者 : 安徽思普泰克發布時間 : 2022-10-17 瀏覽 : 117 次
注明：精密五金沖壓件外觀檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于220件(取決于產品送料速度)。
商務咨詢：178-5603-5060（微信同號）
一、檢測內容及要求
檢測內容：
最大尺寸長15mm*寬15mm*高3mm的產品的外觀檢測
注明：精密五金沖壓件外觀檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于220件(取決于產品送料速度)。| 序號 | 檢測位置 | 檢測方式 | 是否可檢 |
| 1 | 頂部內孔邊粗糙 | 正光檢測 | 可檢 |
| 2 | 底部槽異常 | 正光檢測 | 可檢 |
| 3 |
|
|
|
| 4 | 外環刮傷 |
|
不可檢 |
| 5 | 內槽卡渣 |
|
不可檢 |

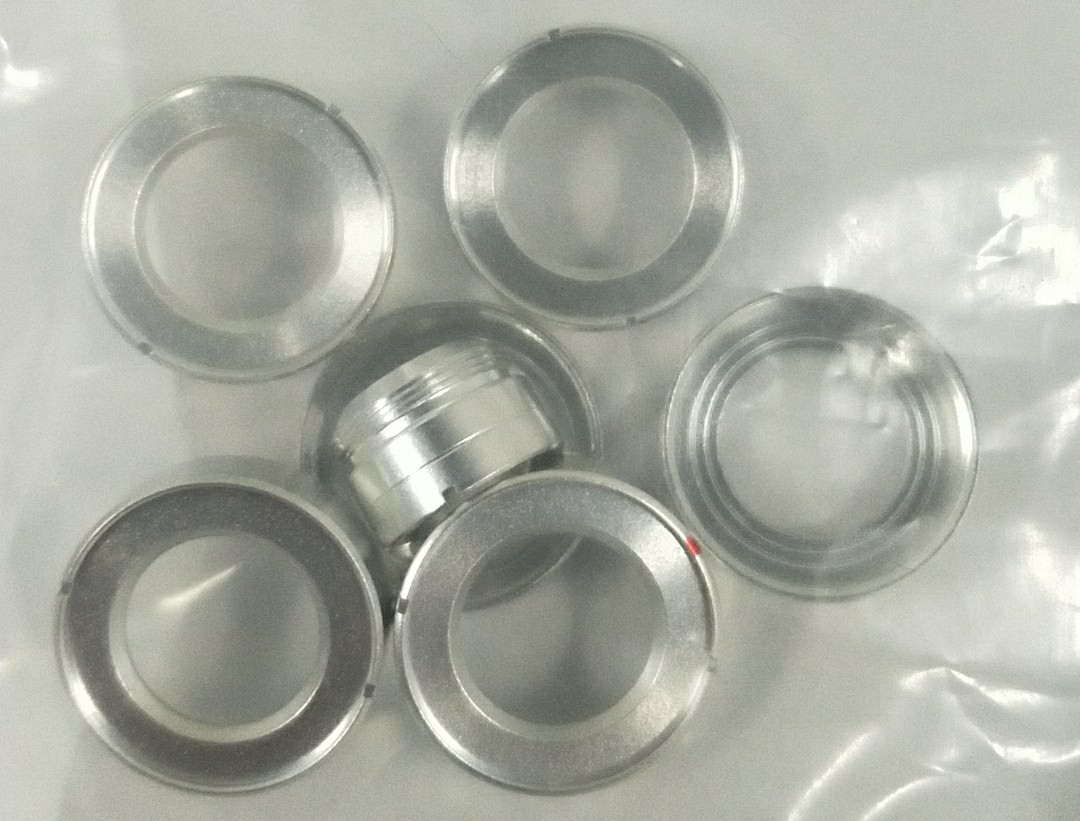

樣品圖：
二、設備組成及主要機構
設備型號：SP-T300非標定制機 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 | 備注 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 | 數據可上傳 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
|
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
|
| 4 | 工業相機 | SONY工業相機 | 2套 |
|
| 5 | 相機調節伺服模組 | SIPOTEK定制 | 2套 |
|
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 2套 |
|
| 7 | 光源 | 定制光學自適應光源 | 2套 |
|
| 8 | 檢測平臺 | 專業光學玻璃載臺 | 1套 |
|
| 9 | 伺服電機 | 松下·PANASONIC | 1套 |
|
| 10 | 控制系統 | SIPOTEK定制 | 1套 |
|
| 11 | PLC運動協作 | 松下·PANASONIC | 1套 |
|

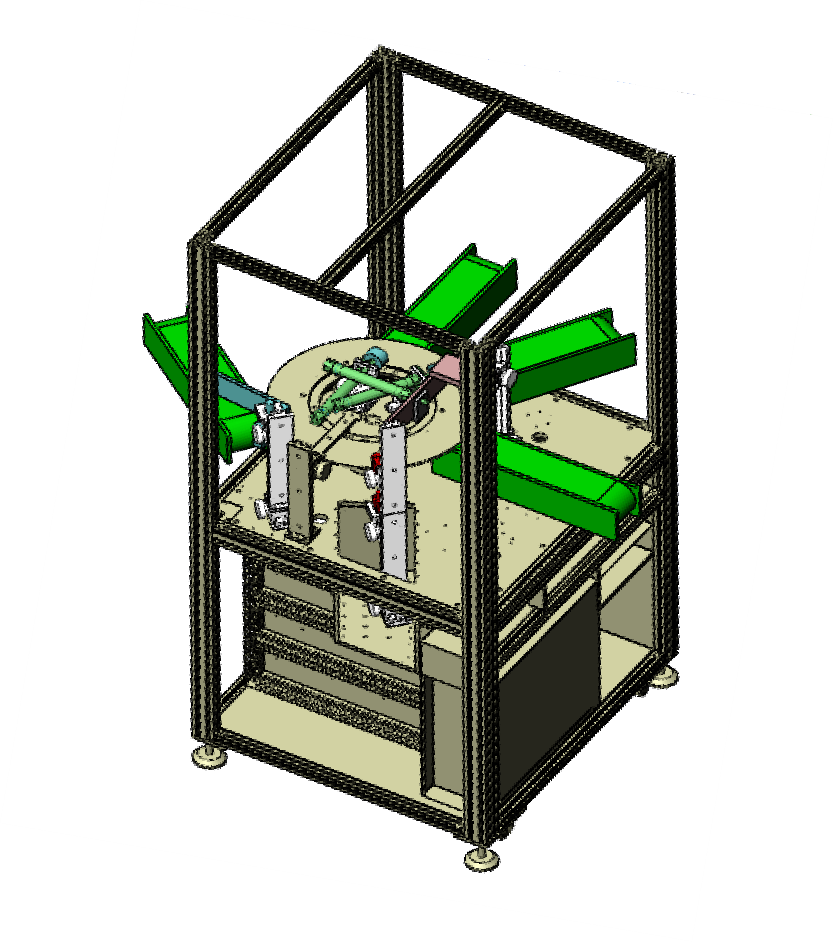

設備外觀3D立體圖
三、樣件測試圖片:

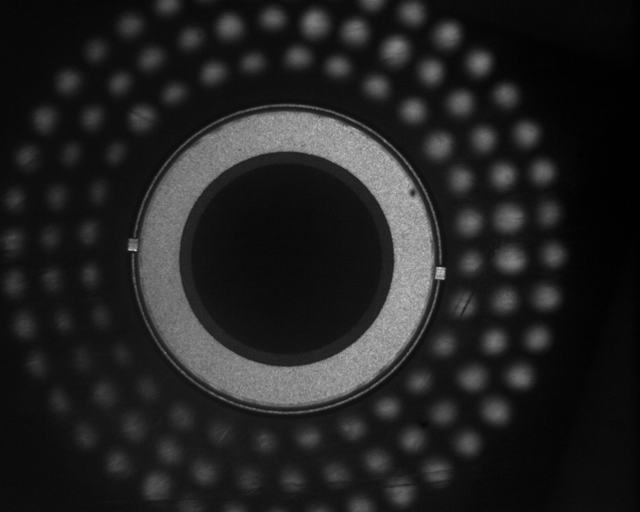

底部正光檢測原圖：
底部正光檢測良品分析圖：OK

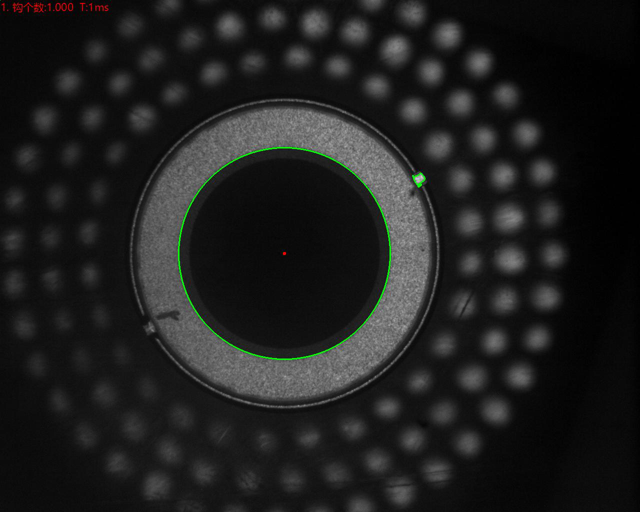

底部正光檢測不良品分析圖：NG 不良特征： 開槽異常 分析結果：可檢
頂部正光檢測良品分析圖：OK

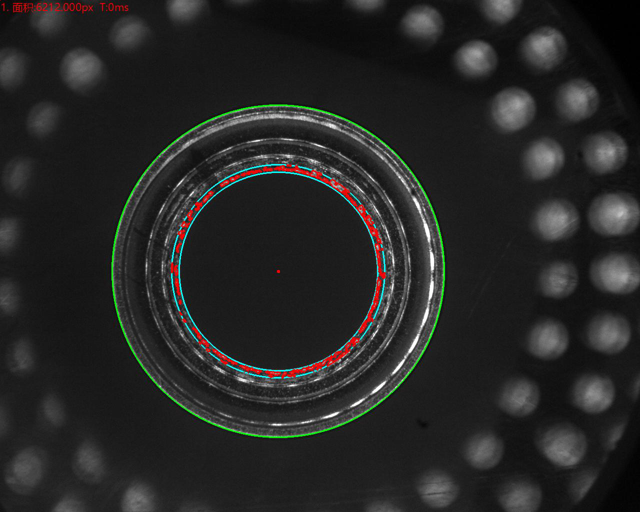

頂部正光檢測不良品分析圖：NG 不良特征： 內環粗糙 分析結果：可檢
