貼片電感自動化視覺檢測設備檢測晶圓缺陷方案

作者 : admin發布時間 : 2022-10-17 瀏覽 : 309 次
晶圓檢測方案 _深圳市思普泰克科技有限公司,思普泰克專注機器視覺檢測13年, 有非常多的檢測案例,應用領域廣,免費測樣,制定檢測方案,快速出機。 詳情可咨詢: 130 7781 9519 一

晶圓檢測方案_思普泰克智能制造科技有限公司,思普泰克專注機器視覺檢測13年,
有非常多的檢測案例,應用領域廣,免費測樣,制定檢測方案,快速出機。
詳情可
咨詢熱線178-5603-5060

貼片電感自動化視覺檢測設備檢測晶圓缺陷方案



一:檢測內容及要求



檢測工件面積:

       1.44mm*1.43mm*1.65mm的樣件的外觀、尺寸檢測

檢測內容:  破損,裂粒,氣孔,鎳層不良


    1:底部正光檢測外觀

    2:側面正光檢測外觀

    3:側面正光檢測外觀

    4:側面正光檢測外觀

    5:側面正光檢測外觀

    6:頂部正光檢測外觀

注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率:每分鐘檢測數量250-350(根據樣件送料速度)。

分工段進行:按照檢測內容細分檢測步驟



二: 設備組成及主要機構



整體構成:尺寸:  900*800*1850  mm

型號:SP_T300

1:思普泰克視覺檢測軟件

2:工業電腦

3:顯示器   19

4:工業相機:6,底部正光1個,側面正光4個,頂部正光1

5:工業鏡頭: 6FA工業鏡頭

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤、直振、控制器)

.1: 設備外觀3D立體圖

貼片電感自動化視覺檢測設備



三:底部正光檢測方式

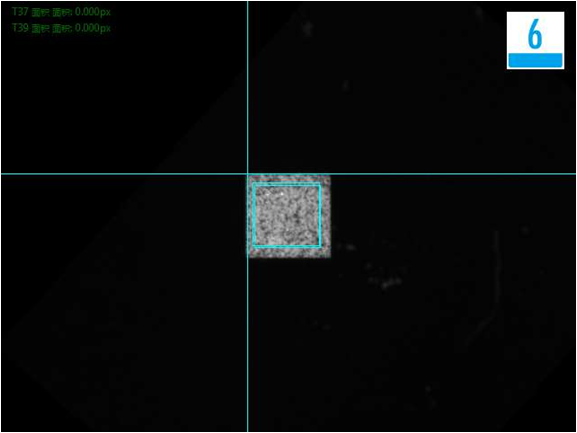

底部檢測良品分析圖:OK

貼片電感自動化視覺檢測設備



三:底部正光檢測方式



底部檢測不良品分析圖(裂粒):NG

貼片電感自動化視覺檢測設備



三:底部正光檢測方式

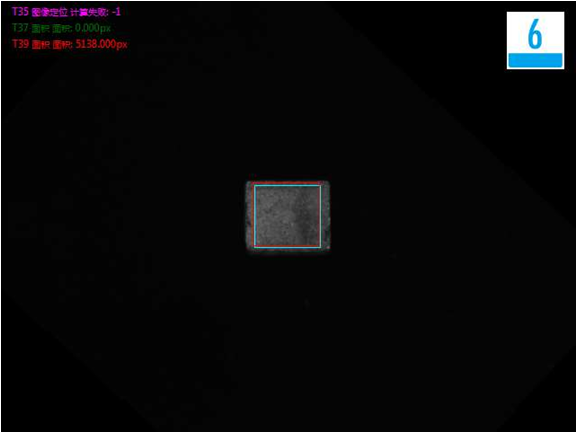

底部檢測不良品分析圖(鎳層不良):NG

貼片電感自動化視覺檢測設備



三:側面正光檢測方式

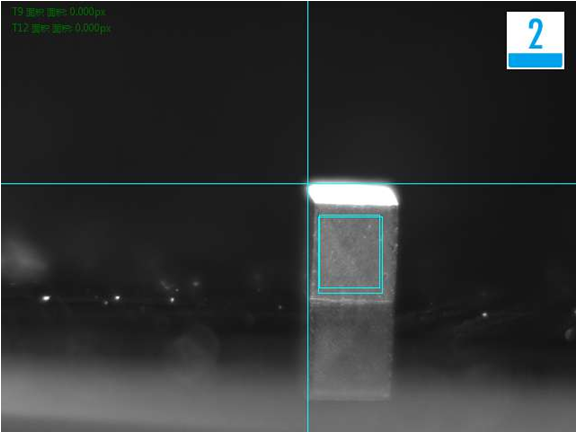

側面檢測良品分析圖:OK

貼片電感自動化視覺檢測設備

三:側面正光檢測方式

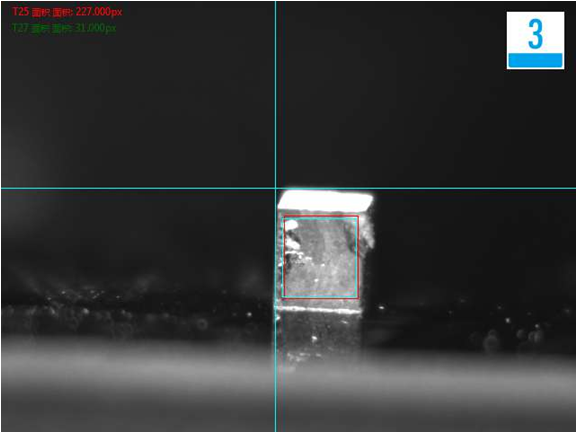

側面檢測不良品分析圖(破損):NG

貼片電感自動化視覺檢測設備



三:側面正光檢測方式

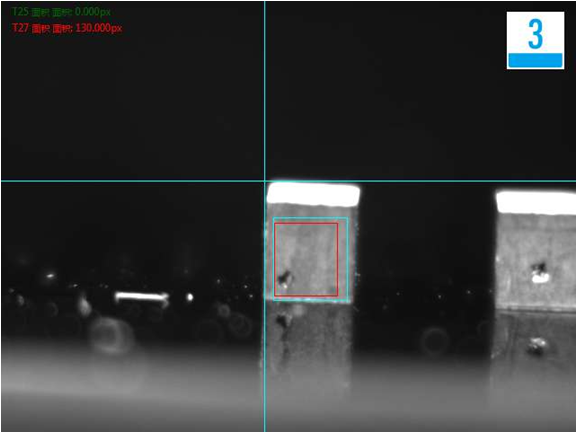

頂部檢測不良品分析圖(氣孔):NG

貼片電感自動化視覺檢測設備

三:側面正光檢測方式

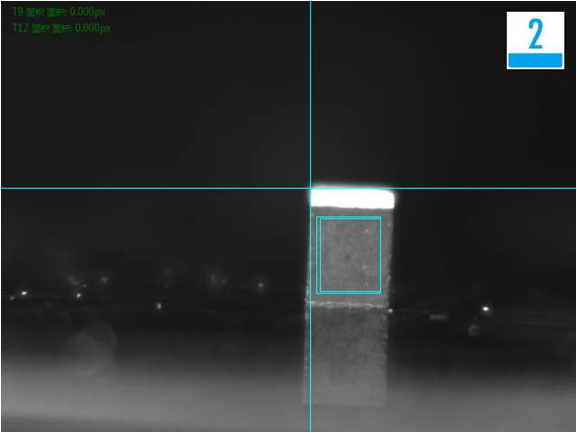

側面檢測良品分析圖:OK

貼片電感自動化視覺檢測設備

三:側面正光檢測方式

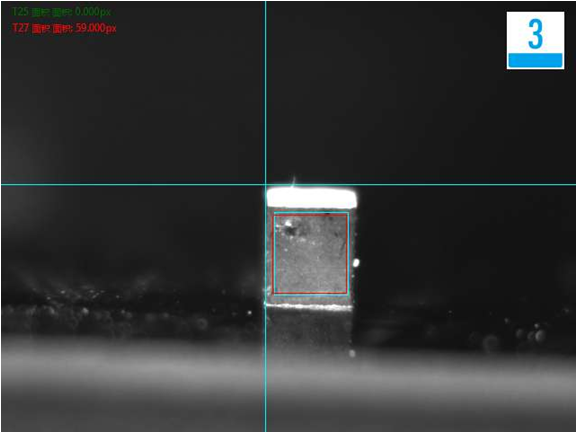

側面檢測不良品分析圖(破損):NG

貼片電感自動化視覺檢測設備

三:側面正光檢測方式



頂部檢測不良品分析圖(氣孔):NG

貼片電感自動化視覺檢測設備

.系統安裝要求:



設備放置的檢測空間:  在流水線邊單獨安裝思普視覺檢測系統,需要保證有足夠的空間以安裝設備。

環境溫度: 0-50攝氏度;

空氣濕度: 90% RH以下;

電子干擾: 為設備提供電子干擾較小的地方。

電源:     交流220V,50Hz,  耗電<1KVA,氣壓0.35~0.7MPa

以上為晶圓檢測方案,檢測內容主要為破損,裂粒,氣孔,鎳層不良及尺寸需要詳細了解可撥打
咨詢熱線178-5603-5060
