什么是CCD視覺檢測設備？
作者 : admin發布時間 : 2021-06-07 瀏覽 : 149 次
近些年來，CCD視覺檢測設備的應用越來越廣泛，在各個行業的加工生產中都有相關的使用案例，那么什么是CCD視覺檢測設備呢？對于不了解這個行業的人來說，這個名詞還是很容易讓人
近些年來，CCD視覺檢測設備的應用越來越廣泛，在各個行業的加工生產中都有相關的使用案例，那么什么是CCD視覺檢測設備呢？對于不了解這個行業的人來說，這個名詞還是很容易讓人一頭霧水的。

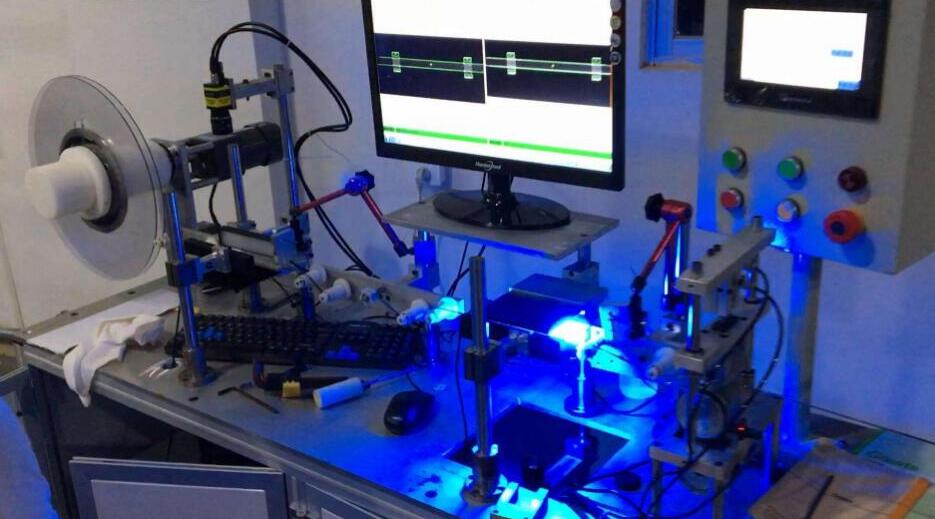

CCD視覺檢測設備
CCD視覺檢測設備
CCD視覺檢測設備主要分為兩種，一種是視覺外觀缺陷檢測設備，另外一種是視覺定位插針設備，下面對設備進行詳細的介紹。
CCD視覺檢測設備是為工業產品表面缺陷檢測而設計的一種設備。CCD光電電荷轉移有兩種方式: CCD表面通道和體通道。表面溝道CCD的電荷轉移路徑接近半導體-絕緣體間相，工藝簡單，動態范圍大。然而，信號電荷的傳輸受表面狀態的影響，傳輸速度和傳輸效率低，工作頻率一般小于10兆赫。為了消除這種現象，提高視覺檢測設備的工作速度，離子注入被用來轉移通道的結構，因此，即使最小勢能與界面分離并進入襯底內部，也會形成體內的傳輸通道，避免了表面狀態的影響。
CCD結構有兩種類型，即交錯傳輸類型和幀傳輸類型。它們之間的主要區別是像素電荷轉移方式和距離之間的區別。幀傳遞型有效像素的光敏區和電荷移位寄存器分別放置在兩個區域。在光注入和電荷積累之后，使用非常短的脈沖通過傳輸門將感光區域中像素的電荷傳輸?shù)诫姾梢莆患拇嫫麝嚵小＾D(zhuǎn)印門完成轉印后，將兩個區域隔離，將光敏區域用作下一張圖像的光注入，并且電荷移位寄存器將像素電荷逐行傳輸?shù)诫姾?電壓轉換器以形成視頻信號。與隔行傳輸結構不同，感光區域和電荷被移動到寄存器中交叉在一起，因此有效感光像素的尺寸可以相對較大，并且會有更高的像素填充系數，大的動態范圍。幀傳輸?shù)娜秉c(diǎn)是在制造過程中快門速度低，晶片印模尺寸大，從而增加了制造成本。
交錯傳輸類型是CCD的常見類型之一，如下圖所示。它在兩列有效感光像素之間插入一列光屏蔽電荷偏移寄存器和一列相應的轉移門，在光注入和感光像素的電荷積累結束后，像素電荷通過每個列傳輸網格傳輸?shù)较噜徚须姾梢莆患拇嫫鳌Ｈ缓螅瑢⒁涣须姾梢莆患拇嫫鱯同時向下移動到一行到寄存器，然后將行移位寄存器移動并輸出。這種結構的主要優點是快門速度快，可以任意啟動和停止感光像素的曝光。缺點是電荷移位寄存器與感光單元相鄰，這減少了感光單元的有效感光面積，從而降低了像素的填充系數，動態范圍和圖像質量。
通過以上介紹，相信您對CCD視覺檢測設備有了一定的了解，如果您有產品檢測方面的需求，歡迎您來電咨詢我們。
CCD視覺檢測設備是為工業產品表面缺陷檢測而設計的一種設備。CCD光電電荷轉移有兩種方式: CCD表面通道和體通道。表面溝道CCD的電荷轉移路徑接近半導體-絕緣體間相，工藝簡單，動態范圍大。然而，信號電荷的傳輸受表面狀態的影響，傳輸速度和傳輸效率低，工作頻率一般小于10兆赫。為了消除這種現象，提高視覺檢測設備的工作速度，離子注入被用來轉移通道的結構，因此，即使最小勢能與界面分離并進入襯底內部，也會形成體內的傳輸通道，避免了表面狀態的影響。
CCD結構有兩種類型，即交錯傳輸類型和幀傳輸類型。它們之間的主要區別是像素電荷轉移方式和距離之間的區別。幀傳遞型有效像素的光敏區和電荷移位寄存器分別放置在兩個區域。在光注入和電荷積累之后，使用非常短的脈沖通過傳輸門將感光區域中像素的電荷傳輸?shù)诫姾梢莆患拇嫫麝嚵小＾D(zhuǎn)印門完成轉印后，將兩個區域隔離，將光敏區域用作下一張圖像的光注入，并且電荷移位寄存器將像素電荷逐行傳輸?shù)诫姾?電壓轉換器以形成視頻信號。與隔行傳輸結構不同，感光區域和電荷被移動到寄存器中交叉在一起，因此有效感光像素的尺寸可以相對較大，并且會有更高的像素填充系數，大的動態范圍。幀傳輸?shù)娜秉c(diǎn)是在制造過程中快門速度低，晶片印模尺寸大，從而增加了制造成本。
交錯傳輸類型是CCD的常見類型之一，如下圖所示。它在兩列有效感光像素之間插入一列光屏蔽電荷偏移寄存器和一列相應的轉移門，在光注入和感光像素的電荷積累結束后，像素電荷通過每個列傳輸網格傳輸?shù)较噜徚须姾梢莆患拇嫫鳌Ｈ缓螅瑢⒁涣须姾梢莆患拇嫫鱯同時向下移動到一行到寄存器，然后將行移位寄存器移動并輸出。這種結構的主要優點是快門速度快，可以任意啟動和停止感光像素的曝光。缺點是電荷移位寄存器與感光單元相鄰，這減少了感光單元的有效感光面積，從而降低了像素的填充系數，動態范圍和圖像質量。
通過以上介紹，相信您對CCD視覺檢測設備有了一定的了解，如果您有產品檢測方面的需求，歡迎您來電咨詢我們。
